How to Configure RIPv2?
Hallo sobat pengoprek Cisco Packet Tracer..??? Disini saya akan sharing mengenai tentang Tutorial mengkonfigurasi RIPv2. Sebelumnya ada yang tau tidak bagaimana sih cara mengkonfigurasi RIPv2 itu? Mari kita coba bersama dengan melihat artikel dari saya ini ya. Langsung saja yuk.
A. Pengertian
Routing adalah sebuah proses yang digunakan untuk menghubungkan pc atau host yang berbeda network, alat yang biasa digunakan adalah Router dan Switch layer 3.
Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network).
B. Latar Belakang
Disini saya menggunakan RIPv2, karena ini termasuk kemampuan untuk membawa informasi subnet, sehingga mendukung Classless Inter-Domain Routing (CIDR). Untuk menjaga kompatibilitas, maka batas hop dari 15 tetap. RIPv2 memiliki fasilitas untuk sepenuhnya beroperasi dengan spesifikasi awal jika semua protokol Harus Nol bidang dalam pesan RIPv1 benar ditentukan. Selain itu, aktifkan kompatibilitas fitur memungkinkan interoperabilitas halus penyesuaian.
Keuntungan menggunakan dynamic routing dibandingkan static routing :
1. Tidak perlu tahu network destination
2. Perlu melakukan advertise network yang terhubung langsung
3. Update perubahan topologi secara dinamis
4. Pekerjaan network admin jadi berkurang
5. Digunakan di industri besar
6. Neighbor router melakukan pertukaran informasi routing dan membangun routing table secara otomatis
7. Lebih mudah dibandingkan menggunakan static routing
C. Maksud dan Tujuan
Agar saya dapat memahami tentang konsep RIPv2 ini kalau RIPv2 ini merupakan pemilihan jalur berdasarkan jarang lompatan terdekat atau LAN dan WAN.
D. Alat dan Bahan
1. Laptop
2. Aplikasi Packet Tracer
E. Tahap Pelaksanaan
Buatlah topologinya seperti gambar dibawah ini.

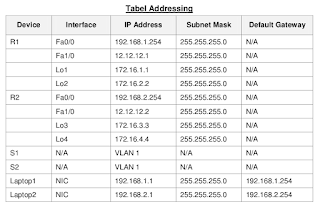

Setelah itu, silakan konfigurasi addressing seperti yang ada di tabel berikut ini.
Setting RIPv2 pada R1
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 12.12.12.0
R1(config-router)#network 172.16.1.0
R1(config-router)#network 172.16.2.0
R1(config-router)#network 192.168.1.0
R1(config-router)#no auto-summary
Setting RIPv2 pada R2
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 12.12.12.0
R2(config-router)#network 172.16.3.0
R2(config-router)#network 172.16.4.0
R2(config-router)#network 192.168.2.0
R2(config-router)#no auto-summary
Tampilkan routing table pada Router 1. Dengan masukkan perintah #sh ip route
Tes ping dari laptop 1 ke laptop 2.
Tes tracert dari laptop 1 ke laptop 2.
Kemudian lakukan tes ping dan tracert dari laptop 2 ke laptop 1.
F. Hasil dan Kesimpulan
Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing.
G. Referensi
https://id.wikipedia.org/wiki/Routing_Information_Protocol
Ebook CCNA Lab Guide Nixtrain
H. Penutup
Demikian sharing dari saya, ada kurang dan salahnya saya mohon maaf. Semoga bermanfaat. Selamat mencoba semoga berhasil. Sekian terima kasih.
Wassalamu'alaikum wr.wb
